自動噴水滅火系統審查驗收注意事項！

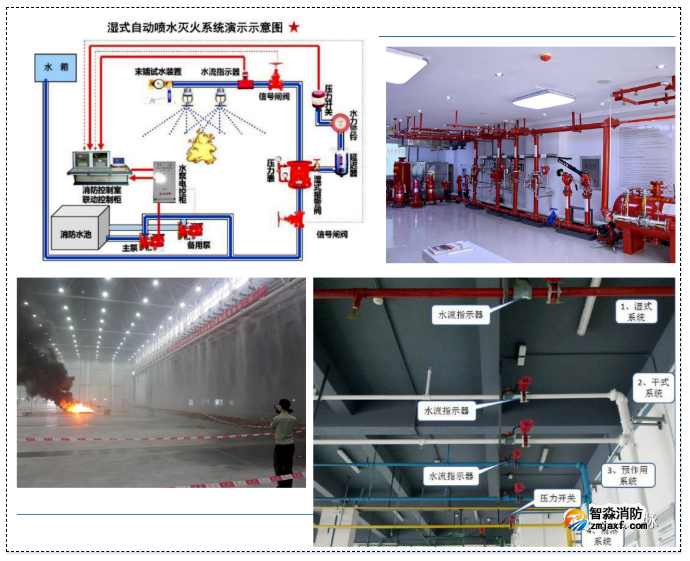

自動噴水滅火系統，是公認的最為有效的自救滅火設施，也是應用最廣泛、用量最大的自動滅火系統。該系統主要由灑水噴頭、報警閥組、水流報警裝置（水流指示器或壓力開關）等組件，以及管道、供水設施組成，并能在發生火災時自動噴水滅火。

隨著經濟的發展和人們消防意識的提高，自動噴水滅火系統已廣泛應用于各種不同場所的消防保護，已經成為建筑等級的重要標志之一。隨著自動噴水滅火系統應用和研究的不斷深入，以及自動噴水滅火系統產品的不斷發展，對于自動滅火系統的調試與驗收也將日趨重要。

#1系統的設計原則與適用范圍

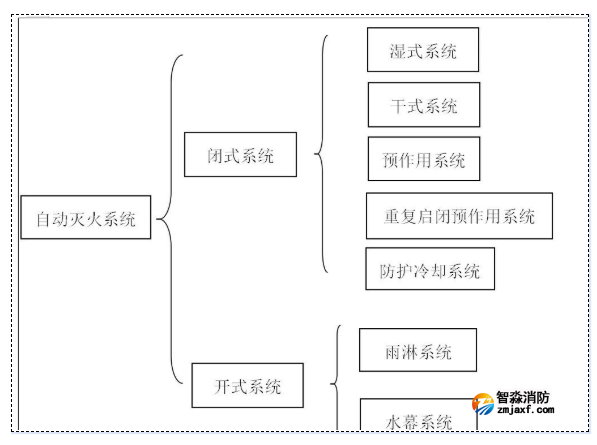

自動噴水滅火系統按噴頭工作形式主要分為閉式系統及開式系統，其中閉式系統主要由濕式系統、干式系統、預作用系統、重復啟閉預作用系統、防護冷卻系統組成。而開式系統主要分為雨淋系統及水幕系統兩種。

由于自動噴水滅火系統“家族”較為龐大，篇幅有限，本次我們只介紹自動噴水滅火系統的一個輪廓，對其有個整體認知。

設置自動噴水滅火系統的目的是為了有效撲救初期火災。大量的應用和試驗證明，確保和提高自動噴水滅火系統的可靠性，離不開四個方面的因素：

首先是有效地探測初期火災，采用的是閉式系統的灑水噴頭或與預作用、雨淋系統和水幕系統配套使用的火災自動報警系統。

二是檢測到火災后能夠自動啟動，對于濕式、干式系統，開放一只噴頭可以即刻啟動系統；預作用系統則根據其類型由火災探測器、閉式灑水噴頭作為探測元件，報警后自動啟動；雨淋系統和水幕系統則是通過火災探測器報警或傳動管控制后自動啟動。

三是在整個滅火進程中，要保證噴水范圍不超出作用面積，以及按設計確定的噴水強度持續噴水。

四是要求開放噴頭的出水均勻噴灑、覆蓋起火范圍，并不受嚴重阻擋。

以上四個方面的因素缺一不可，系統的設計只有滿足了這四個方面的技術要求，才能確保系統的可靠性。

自動噴水滅火系統不適用于存在較多遇水發生爆炸或加速燃燒的物品、遇水發生劇烈化學反應或產生有毒有害物質的物品、灑水將導致噴濺或沸溢的液體等類似不能用水滅火的場所。

自動噴水滅火系統選型應根據設置場所的建筑特征、環境條件和火災特點等選擇相應的開式或閉式系統。露天場所不宜采用閉式系統。環境溫度不低于4℃且不高于70℃的場所，應采用濕式系統。環境溫度低于4℃或高于70℃的場所，應采用干式系統等。

#2設置場所的火災危險等級劃分

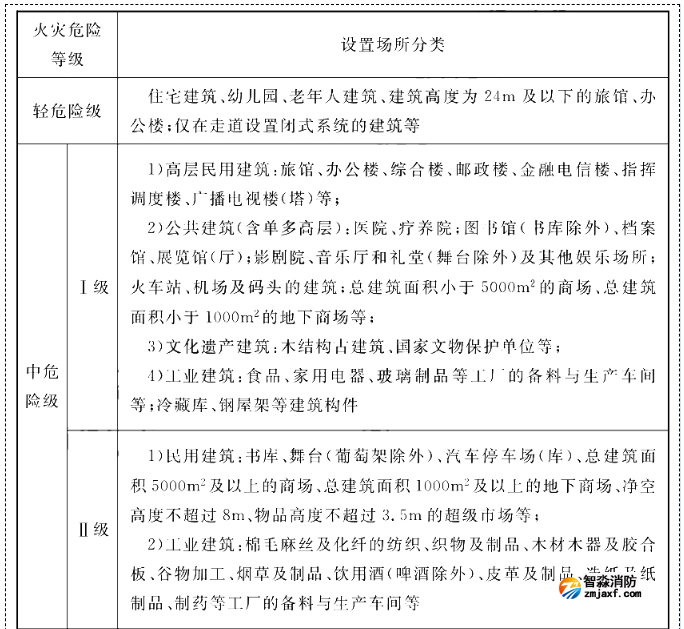

根據火災荷載（由可燃物的性質、數量及分布狀況決定）、室內空間條件（面積、高度）、人員密集程度、采用自動噴水滅火系統撲救初期火災的難易程度，以及疏散和外部增援條件等因素，一般將自動噴水滅火系統設置場所的火災危險等級劃分為以下幾種：

1．輕危險級：一般是指可燃物品較少、可燃性低和火災發熱量較低、外部增援和疏散人員較容易的場所。

2．中危險級：一般是指內部可燃物數量為中等，可燃性也為中等，火災初期不會引起劇烈燃燒的場所。大部分民用建筑和廠房劃歸為中危險級。根據此類場所種類多、范圍廣的特點，劃分中Ⅰ級和中Ⅱ級。

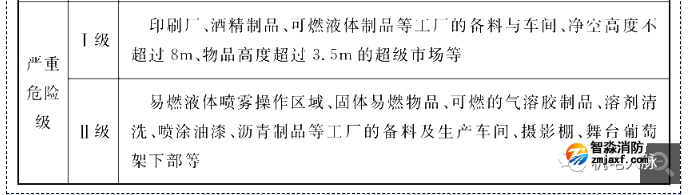

3．嚴重危險級：一般是指火災危險性大、可燃物品數量多、火災時容易引起猛烈燃燒并可能迅速蔓延的場所。

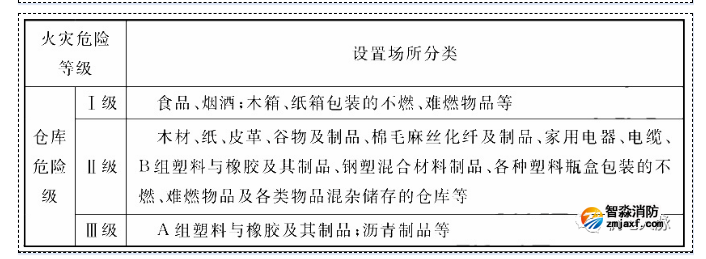

4．倉庫危險級：根據倉庫儲存物品及其包裝材料的火災危險性，將倉庫火災危險等級劃分為Ⅰ級、Ⅱ級和Ⅲ級。

#3系統主要部件

1．噴頭和管網的布置

噴頭應布置在頂板或吊頂下易于接觸到火災熱氣流的部位，使噴頭的熱敏組件在最短時間內受熱動作，使噴頭的灑水能夠均勻分布，不出現未被覆蓋的空白，也不出現過多的重復覆蓋面積。按規定處理障礙物的遮擋，若滿足不了與障礙物的距離要求，應增設噴頭，補償因噴頭的灑水受阻而不能達到的滅火水量。在工程設計中，按規范要求設計人員一般多采用正方形或矩形的布置方式。

值得注意的是，在驗收過程中發現噴頭選型、保護半徑、距頂板的安裝高度、二裝不同管徑所帶的噴頭個數、噴頭玻璃器涂覆、直立型與下垂型噴淋頭混搭等都極容易發生錯誤。

2．報警閥組

報警閥組是自動噴水滅火系統的關鍵組件之一，它在系統中的主要作用包括啟動系統、接通或切斷水源、輸出報警信號和防止水流倒回供水源。報警閥對系統的可靠性和滅火成功率有著舉足輕重的作用。根據系統的不同報警閥可分為濕式報警閥、干式報警閥、雨淋閥和預作用閥組等。

值得注意的是，在驗收過程中經常發現報警閥組設置的地點不適宜(或水力警鈴位置不規范)，供水控制閥未設置，安裝不規范、管道閥門、分區標識未設置，2個及以上報警閥組未設置環狀供水管道等問題。

3．監測器

監測器用來對系統的工作狀態進行監測并以電信號方式向報警控制器傳送狀態信息。其主要包括水流指示器、閥門限位器、壓力監測器、氣壓保持器和水位監測器等。

水流指示器可將水流的信號轉換為電信號，安裝在配水干管或配水管始端，其作用在于當失火時噴頭開啟噴水或者管道發生泄漏時讓控制中心可以顯示噴頭噴水的區域和樓層，起到輔助電動報警作用；

閥門限位器也稱信號閥，通常配置在干管的總控制閘閥上和通徑較大的支管閘閥上，用于監測閘閥的開啟狀態，一旦閥門部分或全部關閉時，即向系統的報警控制器發出報警信號；

壓力監測器是一種工作點在一定范圍內可以調節的壓力開關，在自動噴水滅火系統中常用作穩壓泵的自動開關控制器件。

4．報警器

報警器是用來發出聲響報警信號的裝置，包括水力警鈴和壓力開關。

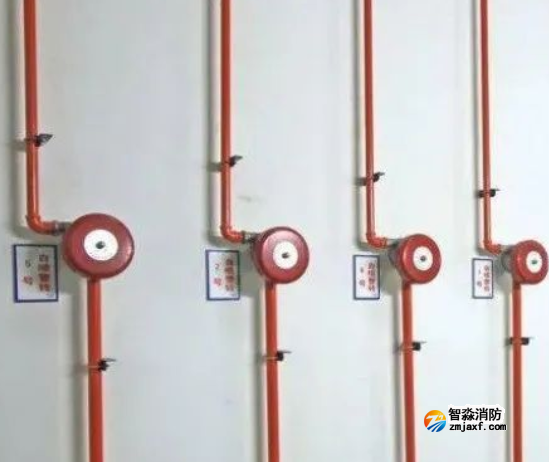

水力警鈴是用水流的沖擊發出聲響的報警裝置。其特點是結構簡單、耐用可靠、靈敏度高、維護工作量小，是自動噴水各個系統中不少缺少的部件。

值得注意的是，在驗收過程中經常發現水力警鈴測試堵塞、卡阻，壓力開關未設置直啟線，壓力開關與延時器位置安裝錯誤等問題。

壓力開關是一種靠水壓或氣壓驅動的電氣開關，通常與水力警鈴一起安裝使用。壓力開關利用水力閉合弱電路實現報警。當報警閥的閥門開啟，壓力水經管道首先進入延時器后再流入壓力開關內腔，推動膜片向上移動，頂柱也同時上升，將下彈簧板頂起，觸點接觸閉合，接通電路，發出電信號輸入報警控制箱，發出報警信號，從而啟動消防泵。

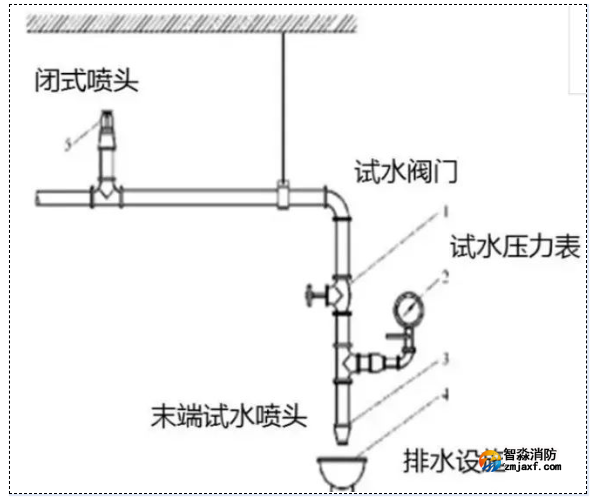

5．末端試水裝置

對于自動噴水滅火系統，末端試水裝置的功能通常是在報警閥壓力開關動作直接啟動消防泵以前完成，即測得的是消防給水系統的穩壓裝置對系統的影響和作用性能。末端試水裝置的功能是檢驗水流指示器、報警閥的壓力開關和水力警鈴能否及時動作和報警，檢驗系統的可靠性。在消防檢測驗收的過程中，主要是通過對末端試水裝置的運行來檢驗系統的即時啟動能力。末端試水裝置可以定期或不定期啟動，或人工隨時抽檢系統是否處于工作狀態，以便及時排除故障，提高系統的可靠性。

值得注意的是，在驗收過程中經常發現末端試驗裝置組件不齊(如試驗閥、壓力表、排水管等)，試驗管徑小于25mm，或者系統聯動試驗時，末端試驗閥打開，壓力表讀數不足0.05Mpa，同時末端試水裝置設置位置不合理，設置在了系統的最低處而不是系統最不利點處等問題。

6．消防水箱及增壓穩壓裝置

對于濕式系統而言，消防水箱的功能是平時維持管網壓力、發生火災時迅速啟動自動噴水滅火系統。如果最不利處噴頭的工作壓力不足，一般會在屋頂水箱間內設置增壓穩壓裝置來滿足壓力要求。在火災初期的10分鐘內，由屋頂水箱及增壓穩壓裝置來滿足系統的水量及水壓要求。

值得注意的是，在驗收過程中經常發現消防水池及消防水箱有效容量偏小、無消防專用的技術措施，屋頂合用水箱的出水管上未設單向閥，水位信號沒有反饋到消防控制室，屋面水箱出水管未經過報警閥組直接并入噴淋系統管網等問題。

7．減壓裝置

在自動噴水滅火系統中，尤其是對高層和超高層建筑而言，存在著高低層管道水壓不平衡的現象，即使在同層中，當保護面積較大時，由于設計是按最不利工作面積計算，同層中有利工作面積內噴頭的水壓也有剩余，為保持壓力平衡，對連接有利工作面積的配水管或配水干管予以減壓。目前，對自動噴水滅火系統進行減壓的措施有設置減壓閥、減壓孔板等。設置減壓裝置時，配水管道的工作壓力不應大于1.2 MPa，輕、中危險等級場所中配水管入口的壓力不宜大于0.4MPa。
